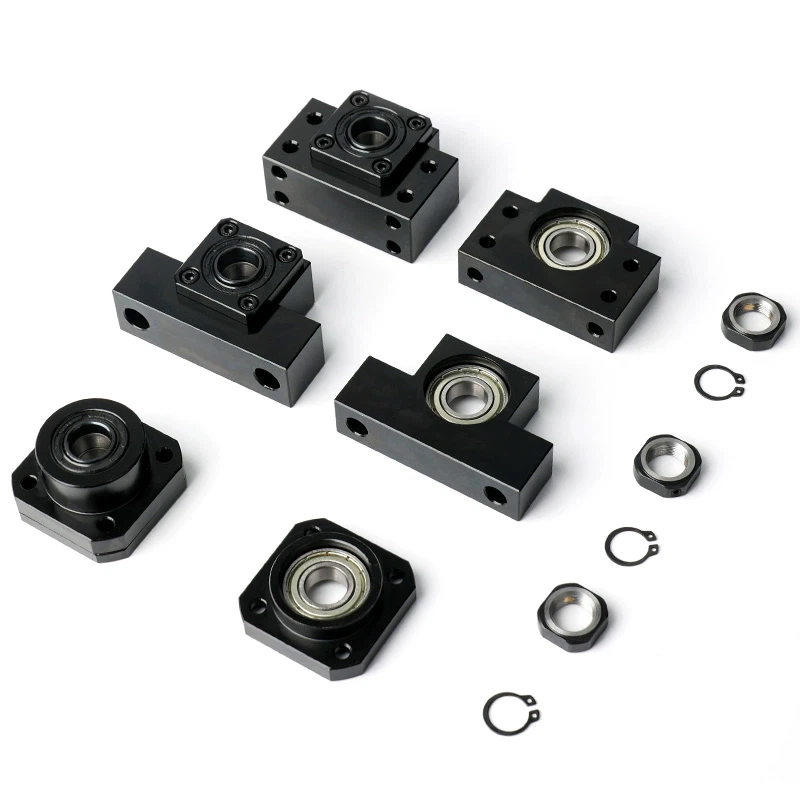

El bloque de soporte del extremo del tornillo de avance es un componente clave en los sistemas de transmisión de precisión. Se utiliza principalmente para el posicionamiento axial y el soporte radial del tornillo de avance. Al restringir con precisión el desplazamiento del extremo del husillo, contrarresta eficazmente las fuerzas radiales y el descentramiento axial durante la transmisión, lo que garantiza un funcionamiento estable del husillo en condiciones de alta-velocidad y carga pesada-, y mejora significativamente la precisión de la transmisión y la vida útil del equipo. Es ampliamente compatible con varios husillos de avance, como husillos de bolas y husillos trapezoidales, y sirve como componente de soporte central en campos que incluyen equipos de automatización, máquinas herramienta CNC e instrumentos de precisión.
Productos destacados
Ultra-alta precisión para una transmisión más precisa
Fabricado en una sola pieza mediante un centro de mecanizado de precisión CNC, el error de coaxialidad entre el sistema de orificios principal y la referencia de instalación es menor o igual a 0,003 mm. Equipado con rodamientos emparejados de alta-precisión, controla eficazmente el descentramiento radial y el juego axial del husillo, lo que aumenta la precisión de transmisión del equipo en más de un 30 % y satisface necesidades de alto nivel-como posicionamiento de precisión y micro-alimentación.
Estructura de alta-resistencia para un soporte de carga-confiable
El cuerpo principal está hecho de acero 45# con tratamiento de templado y revenido (dureza que alcanza HRC28-32). Las piezas de rodamientos de tensión clave-adoptan un diseño de refuerzo de filete, lo que les permite soportar grandes fuerzas radiales y axiales sin deformaciones ni grietas en condiciones de cargas pesadas-. En comparación con los bloques de soporte de hierro fundido ordinarios, su capacidad de carga aumenta en un 50% y su vida útil se prolonga más del doble.
Diseño-centrado en las personas para una instalación más sencilla
- Estructura de posicionamiento de instalación-rápida: Los orificios para pasadores de posicionamiento de precisión están reservados en la base, lo que elimina la necesidad de realizar calibraciones repetidas durante la instalación y permite una alineación rápida;
- Protección de sellado mejorada: Adopta un anillo de sellado de doble-labio-a prueba de polvo para bloquear eficazmente la entrada de polvo y aceite al rodamiento, adaptándose a entornos industriales hostiles;
- Mantenibilidad optimizada: La cubierta del extremo del rodamiento presenta un diseño desmontable, lo que facilita el reemplazo posterior del rodamiento y el mantenimiento de la lubricación, y reduce los costos de mantenimiento.
Adaptación flexible para aplicaciones amplias
Se encuentran disponibles una variedad de combinaciones de tipos de soporte, materiales y grados de precisión. La producción personalizada se puede llevar a cabo según requisitos como el tipo de husillo (husillo de bolas, ranura de bolas), las condiciones de trabajo del equipo (alta-velocidad, carga-pesada, bajo-ruido) y el espacio de instalación (compacto/espacioso). Se puede adaptar perfectamente tanto a pequeños instrumentos de precisión como a grandes máquinas herramienta CNC.
Parámetros del producto
Escenarios de aplicación
Campo de la impresión 3D
Campo de líneas de producción automatizadas
Campo de robots industriales
Campo de dispositivos médicos
Campo de las máquinas herramienta de control numérico
Campo de almacenamiento y logística inteligente
Guía de instalación y selección: recomendaciones profesionales para una combinación eficiente
Aclarar los parámetros del husillo
LDetermine la especificación y el modelo del bloque de soporte según el diámetro, el avance y la carga nominal del tornillo de avance.
Distinguir los requisitos de condiciones de trabajo.
- Extremo fijo: Se utiliza para restringir el desplazamiento axial del tornillo de avance.
- Extremo de soporte: Utilizado para soporte auxiliar.
- Extremo flotante: se utiliza para compensar errores de instalación.
Considere el espacio de instalación
Los bloques de soporte compactos son adecuados para espacios estrechos, mientras que los bloques de soporte tipo brida-son ideales para escenarios de instalación estable.
Precauciones de instalación
- Limpie las superficies de contacto del bloque de soporte y el tornillo de avance antes de la instalación para evitar que las impurezas afecten la precisión;
- Apriete los pernos de sujeción uniformemente en un patrón diagonal para asegurar una fuerza equilibrada;
- Después de la instalación, verifique la flexibilidad de la rotación del tornillo principal para asegurarse de que no haya atascos ni ruidos anormales.
Garantía de calidad y servicio posventa-
1.
Inspección de calidad
Inspección de calidad: Cada lote de soportes de extremo de husillo se somete a una inspección utilizando equipos de precisión, como máquinas de medición de coordenadas y probadores de equilibrio dinámico, y se proporciona un informe de prueba.
2.
Compromiso de garantía
1-año de garantía; Reemplazo gratuito para problemas relacionados con la calidad.
3.
Apoyo técnico
Proporcione orientación de selección personalizada, planos de instalación personalizados, servicios de puesta en marcha y consultas técnicas en línea las 24 horas del día, los 7 días de la semana.
