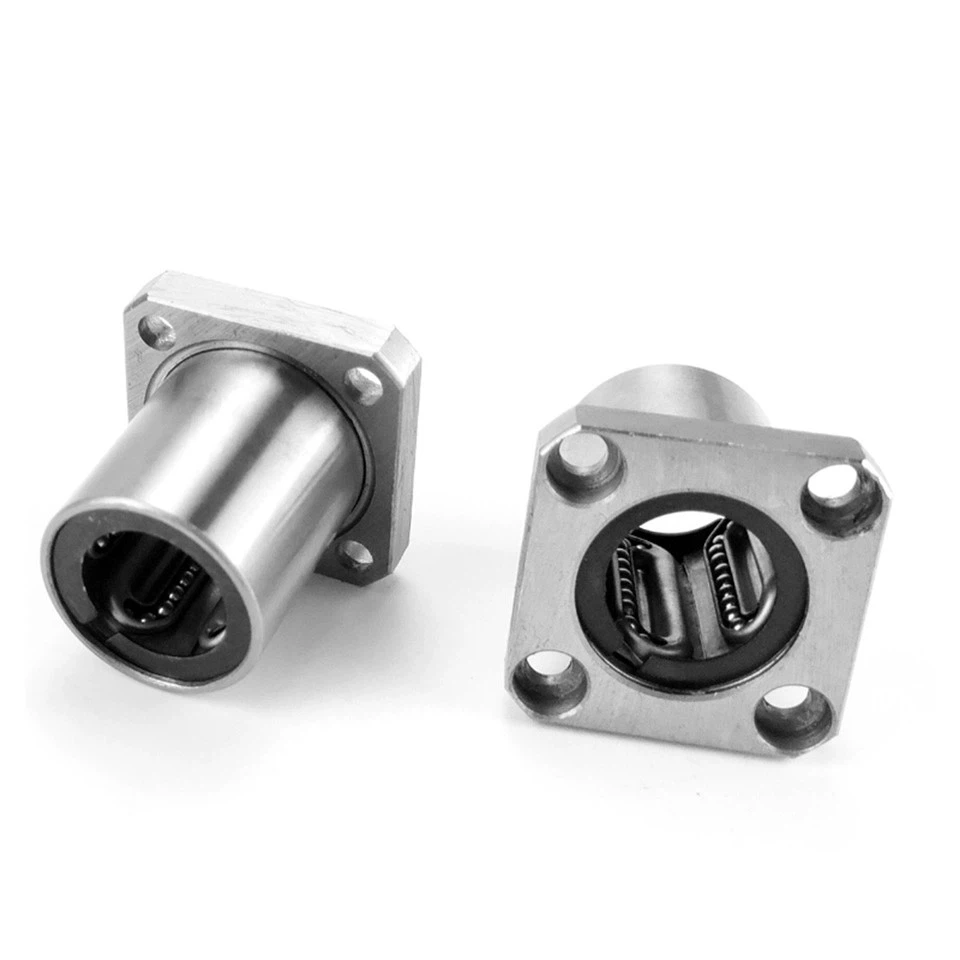

Rodamiento lineal con brida cuadrada para equipos de automatización, máquinas CNC, robots y maquinaria de precisión. Su estructura con bridas integra orificios de montaje para un posicionamiento y fijación rápidos, mejorando significativamente la eficiencia del ensamblaje. Fabricado con acero para rodamientos SUJ2 y tecnología de rectificado de precisión, garantiza un rendimiento de guiado estable y resistencia a la fatiga.
aspectos destacados del producto
Orientación de alta-precisión
El diseño de circulación de bolas de acero de doble-fila garantiza un error de desviación radial inferior o igual a 0,02 mm para un movimiento lineal preciso.
01
Baja fricción y alta capacidad de carga.
Un coeficiente de fricción tan bajo como 0,001 admite un movimiento alternativo de alta-velocidad; La capacidad de carga del tipo de revestimiento doble-es 3 veces mayor que la del tipo de revestimiento simple-.
02
Diseño sellado y a prueba de polvo-
Los sellos-de caucho de nitrilo integrados bloquean eficazmente el polvo y los cuerpos extraños, adecuados para entornos hostiles.
03
Fácil instalación
El diseño de brida cuadrada permite una instalación multi-direccional, compatible con asientos de fijación con tolerancia H7 para reducir los errores de montaje.
04
Larga vida útil y sin mantenimiento-
El niquelado electrolítico mejora 3 veces la resistencia a la oxidación; Se recomienda reposición de grasa cada 6 meses.
05
Información del producto
Escenarios de aplicación
Preguntas frecuentes
P: ¿Cuál es la diferencia entre los rodamientos lineales de brida cuadrada y de brida redonda?
R: Las principales diferencias radican en la instalación y la estructura:
Brida cuadrada: Brida-de forma cuadrada con orificios de montaje distribuidos simétricamente, adecuada para una instalación estable y de alta-rigidez, con una fuerte resistencia a la torsión.
Brida redonda: Brida circular, generalmente con 3-4 orificios de montaje, que ocupa menos espacio, adecuada para diseños livianos o con espacio limitado.
P: ¿Cómo seleccionar el modelo de rodamiento lineal con brida cuadrada adecuado?
R: Considere lo siguiente al seleccionar un modelo:
Carga nominal (carga radial/axial)
Longitud de carrera y espacio de instalación.
Grado de precisión (estándar, precisión, super-precisión)
Velocidad de funcionamiento y aceleración.
Condiciones ambientales (polvo, humedad, temperatura, corrosión)
Compatibilidad del riel guía (debe coincidir con la misma serie de rieles guía)
P: ¿Qué precauciones se deben tomar al instalar rodamientos lineales de brida cuadrada?
R: Precauciones de instalación:
Limpie minuciosamente el área de montaje: elimine rebabas y residuos de aceite para garantizar una superficie nivelada.
Alinee las vías guía: utilice un dispositivo nivelador láser o una regla para ajustar el paralelismo de los rieles y permanecer dentro del rango aceptable.
Asegure los pernos de manera uniforme: apriete gradualmente los pernos de montaje de la brida en un patrón entrecruzado para evitar distorsiones.
Pre-lubricación previa de los componentes: aplique una cantidad suficiente de grasa a la pista de rodadura antes de la instalación; rellene regularmente el aceite lubricante para operaciones de alta-velocidad.
Evite daños por impacto: nunca golpee el rodamiento directamente con un martillo; en su lugar, emplee equipo de instalación especializado.
